ONIS
Online Network Impedance Spectrometer
Entdecke das ONIS

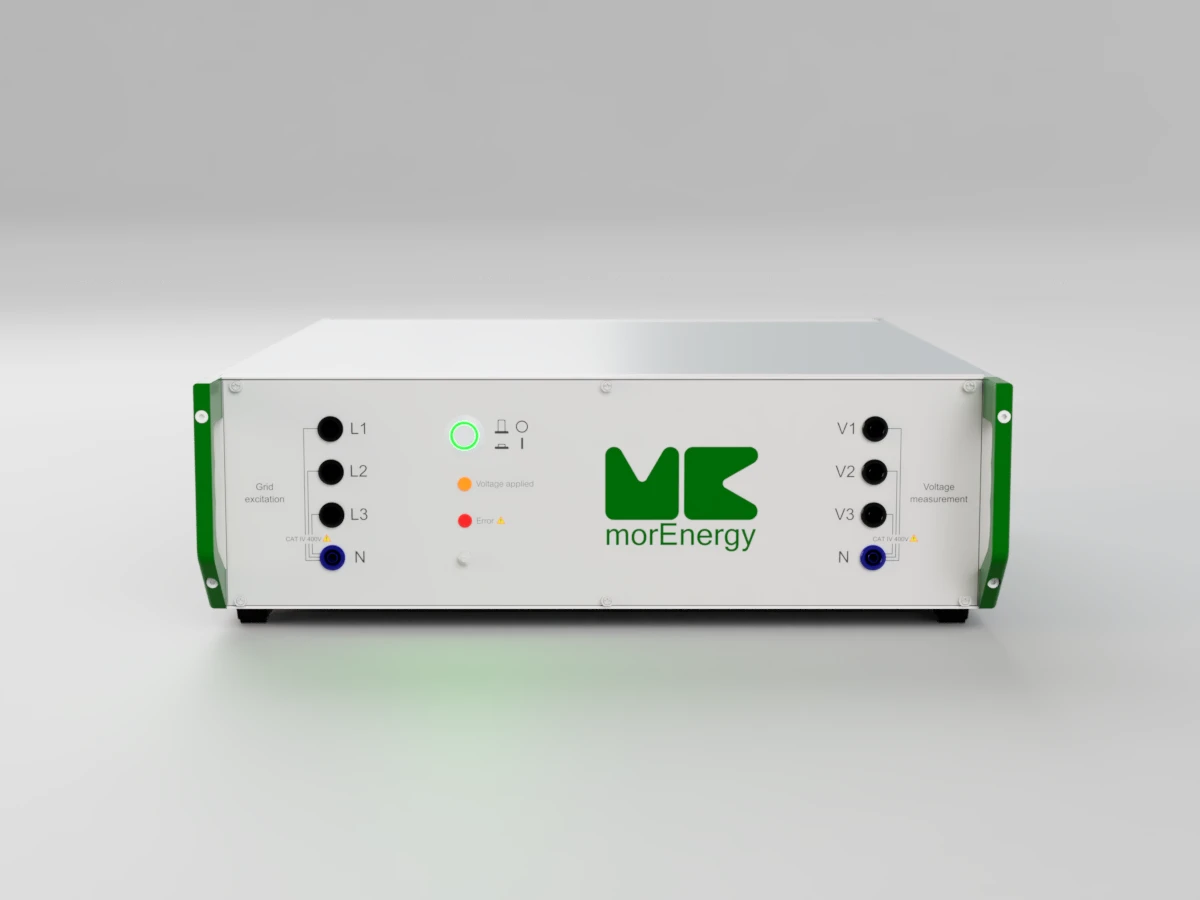

Das ONIS (Online Network Impedance Spectrometer) ist ein hochmodernes Gerät, das für hochfrequente Netzqualitäts- und Netzimpedanzmessungen bis zu 500 kHz entwickelt wurde1. Es erkennt gefährliche Resonanzen, um potenzielle Probleme zu vermeiden, und gewährleistet den zuverlässigen Betrieb von Hochleistungswechselrichtersystemen unter schwierigsten Bedingungen. Mit seiner präzisen Steuerung und seinen lokalen Problemlösungsfähigkeiten zeichnet sich das ONIS durch seine speziellen Impedanzmessungen, fortschrittlichen Überwachungs- und Analysefunktionen aus und ist damit für die Aufrechterhaltung der Stabilität und Effizienz elektrischer Netze unerlässlich.
Schau, was ONIS kann
Umfassende Impedanzanalyse

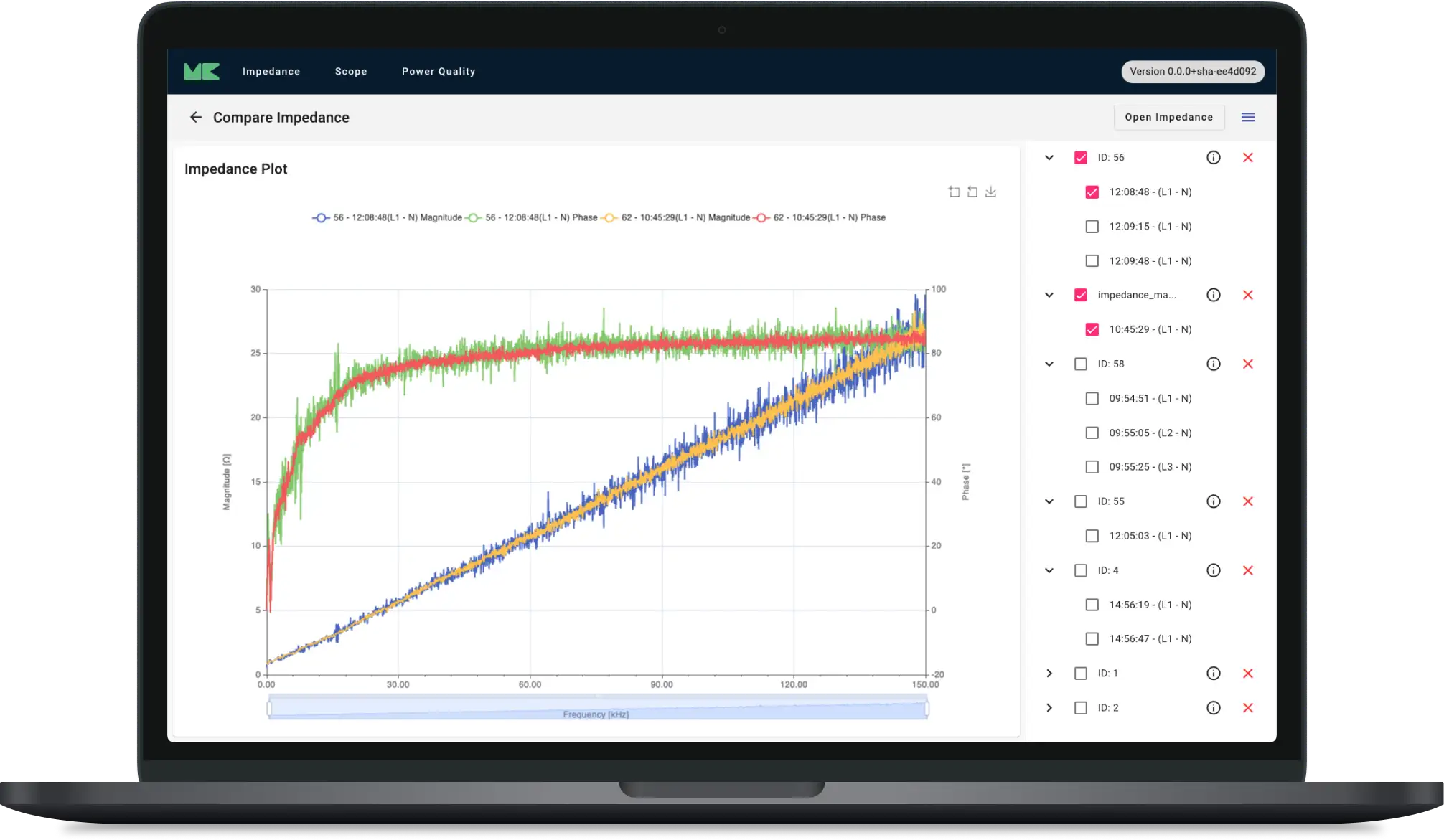

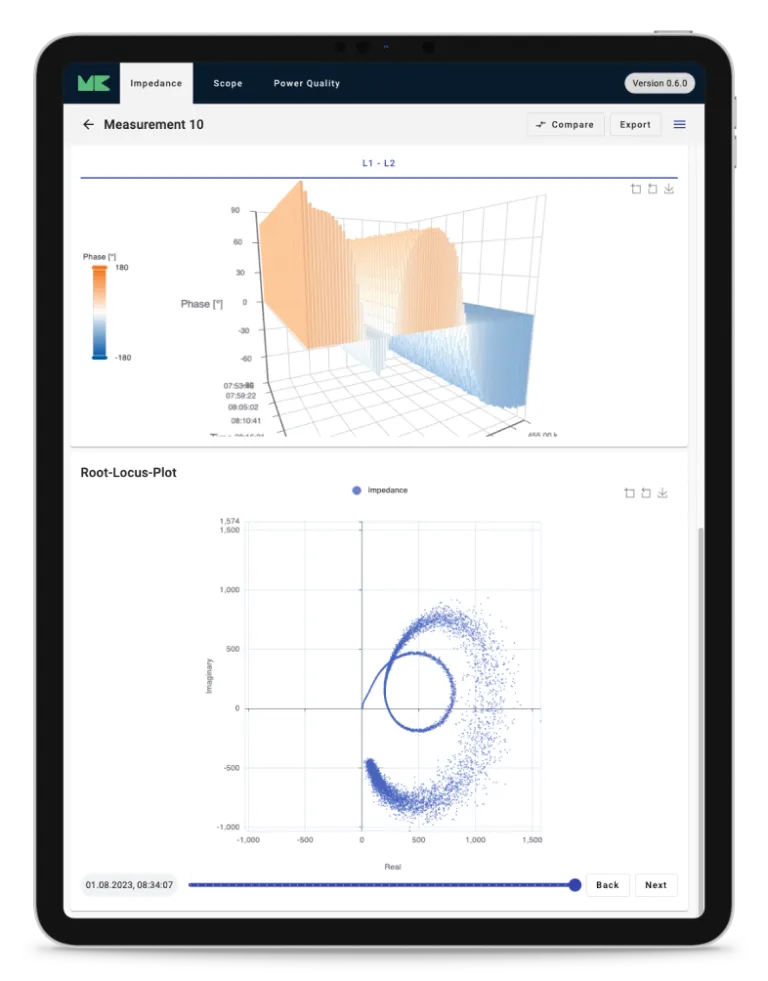

Mit unserem leistungsstarken ONIS führen Sie detaillierte Impedanzmessungen bis zu einer Frequenz von 500 kHz durch. Die intuitive Measurement Center Software liefert Ihnen in Sekundenschnelle präzise Ergebnisse. Die visualisierten Daten in Form von Heatmaps und Root-Locus-Plots bieten einen umfassenden Überblick über das Impedanzverhalten Ihres Netzes. Identifizieren Sie schnell Engpässe und optimieren Sie Ihre Netze.
Tiefer in das Netz eintauchen per Sub-Cycle-Impedanzmessung

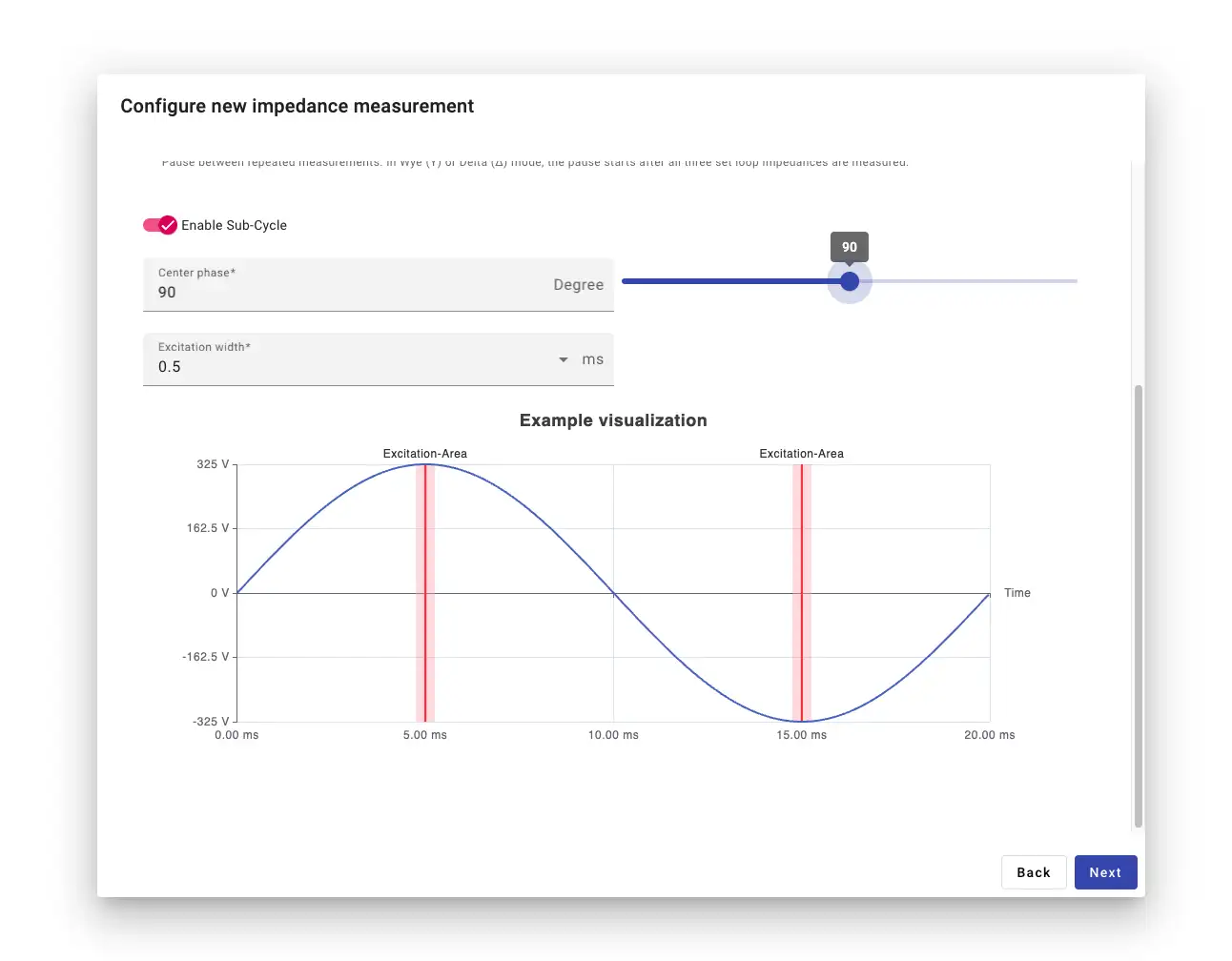

Mit unserer Sub-Cycle-Funktion passen Sie Ihre Impedanzmessungen präzise an Ihre individuellen Anforderungen an. Durch die gezielte Anregung von Frequenzbereichen gewinnen Sie wertvolle Erkenntnisse über das Verhalten Ihrer Komponenten und Systeme. Ob Sie die Eigenschaften neuer Materialien untersuchen, die Leistung von Hochfrequenzschaltungen optimieren oder die Qualität von Bauteilen sicherstellen möchten – unsere Lösung bietet Ihnen die Flexibilität, die Sie benötigen.

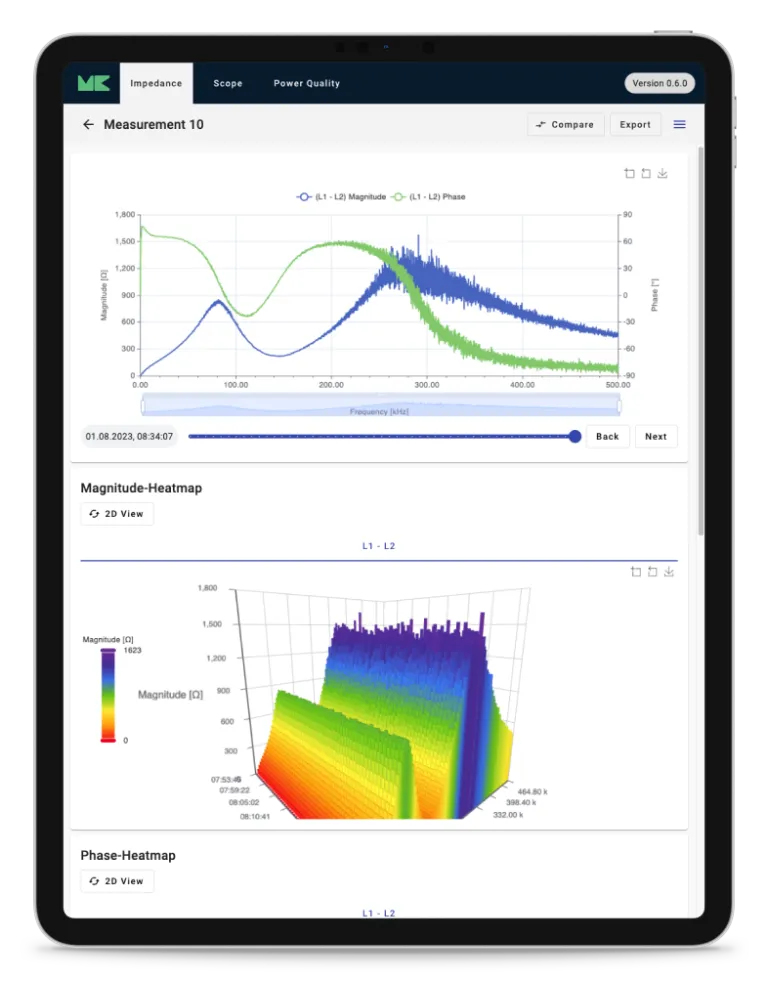

Entdecken Sie das volle Potenzial des ONIS mit dem Measurement Center
Anwendungsbereiche

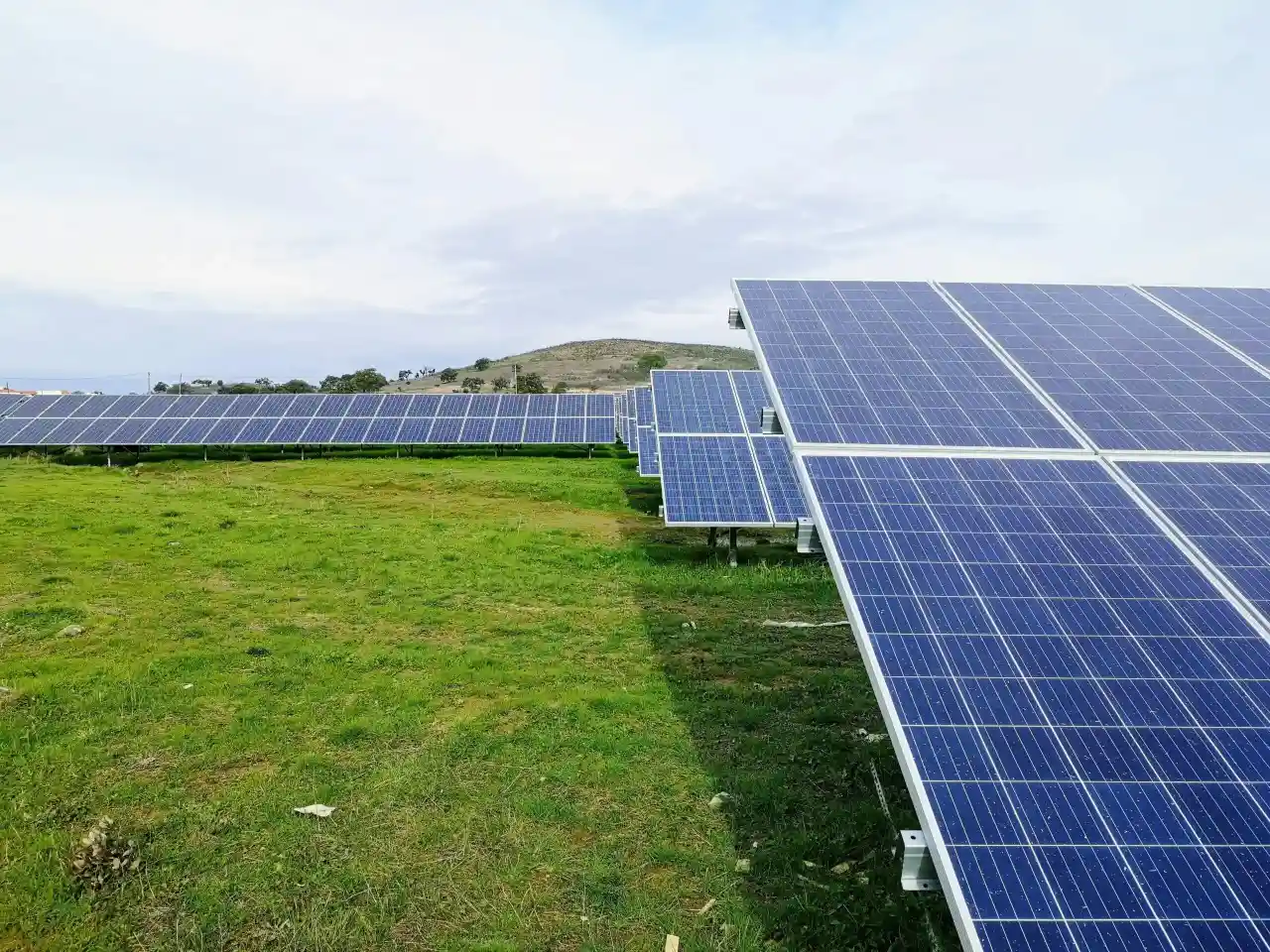

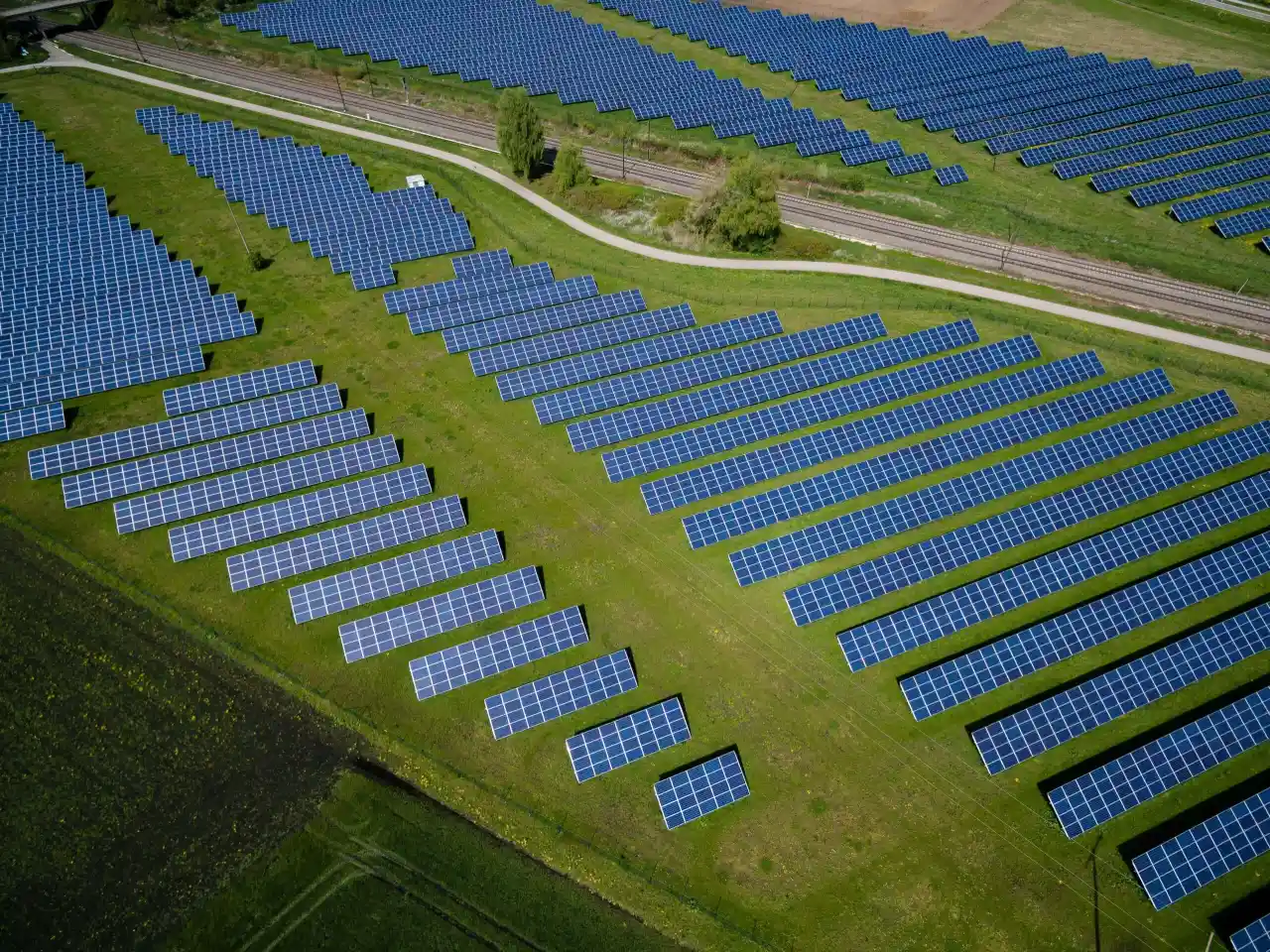

Photovoltaikkraftwerke – Preventive Maintenance und Störungsbeseitigung
Mit dem ONIS Messgerät können Ströme- und Spannungen sowie Impedanzen von Erneuerbaren Erzeugeranlagen und deren Netzanschlusspunkte hochfrequent gemessen und analysiert werden. Hierbei lassen sich Statusinformationen von relevanten Bauteilgruppen sowie vom Netzanschluss ermitteln. Zudem können Handlungsempfehlungen für die Reglerparameter und das Filterdesign der verbauten Wechselrichter erarbeitet werden, um die Anlagen optimal auf den örtlichen Anschlusspunkt anzupassen und so Ausfälle durch eine unzureichende Regelung zu vermeiden.

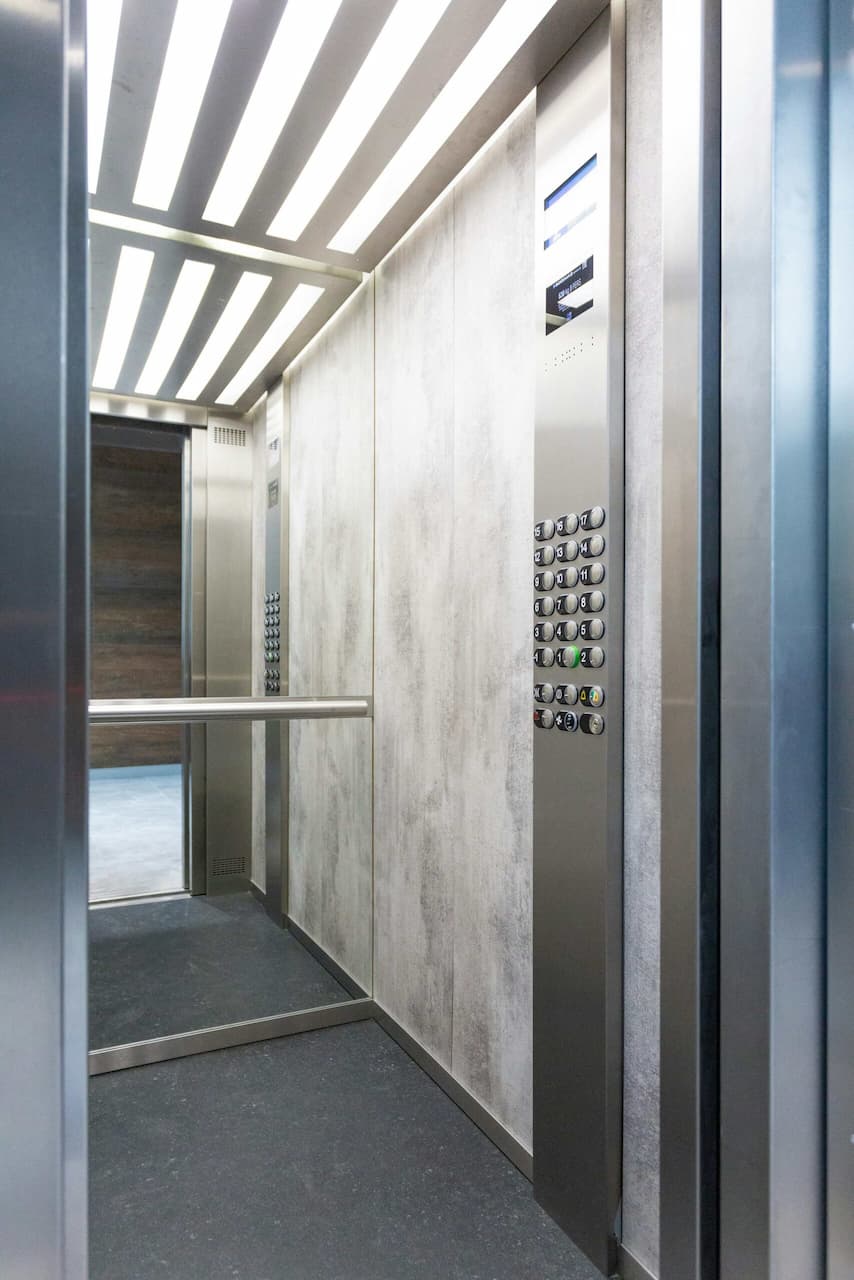

Elektrischer Antrieb von Aufzugssystemen – Testen und Störungsbeseitigung
Mit unserer ONIS-Technologie können wir bestimmen, ob das Regelungssystem stabil läuft oder ob ein Bauteil im elektrischen Antriebssystem defekt ist. Hierbei ermitteln wir die Störursachen und können durch unsere Messungen Empfehlungen ausgeben, um das System stabil und zuverlässig zu machen.
Elektrischer Antrieb von Schienenfahrzeugen – Testen von elektrischen Eisenbahnen
Mit unserer ONIS-36kV-Technologie können wir bestimmen, ob das Regelungssystem der Eisenbahn stabil oder nicht stabil läuft. Wir ermitteln die Ursachen von Instabilitäten und können somit nach unseren Messungen eine Empfehlung ausgeben, um das System stabil zu machen.
Anwendungsbereiche
Power Line Communication
Power Line Communication (PLC) wird für Smart-Metering-Systeme genutzt und operiert im Frequenzbereich von 9 kHz bis 487 kHz entsprechend den Normen CENELEC A, B, C, D sowie FCC und ARIB. Diese Technik macht sich bestehende elektrische Infrastruktur für die Übertragung von Daten zunutze. Aufgrund der spezifischen Eigenschaften von Netzkomponenten und Kabeln können allerdings Übertragungsstörungen auftreten. Ursachen hierfür können unter anderem supraharmonische Emissionen sein, die das Hintergrundrauschen verstärken, sowie Serienresonanzen, zum Beispiel durch LCL-Eingangsfilter anderer Geräte, die einen niedrigimpedanten Weg für gezielte Emissionen schaffen. Zudem variiert die Signalabschwächung mit der Entfernung zwischen Sender und Empfänger.
Power Quality
Die Zunahme von dezentral erzeugter Energie und fortschrittlichen elektronischen Geräten, die auf aktiver Leistungselektronik aufbauen, führt zu signifikanten Schwankungen der Netzimpedanz bei höheren Frequenzen. Diese Veränderungen, verursacht durch zusätzliche Induktivitäten und Kapazitäten (wie LCL-Filter und Gleichstromsysteme), bewirken eine Vielzahl an Parallel- und Serienresonanzen. Dadurch entstehen Probleme, wie erhöhte Oberschwingungsströme und -spannungen, Überhitzung von Geräten, Geräuschentwicklung, zusätzliche Verluste oder Fehlfunktionen von Geräten und der digitalen Kommunikation. Aktuelle Grid-Codes (beispielsweise DACH-CZ, TOR, TAR) integrieren Resonanzfaktoren in die Bestimmung von Emissionsgrenzwerten für Oberschwingungen individuell für jede Oberschwingung.
Aufbau von Ladeparks für E-Mobilität
Ermittlung von Abhängigkeiten und Einflüssen von verschiedenen E-Auto-Modellen aufeinander.
Fingerabdruck der elektrischen Anlagegesundheit
Von Anfang an auf die Anlagegesundheit setzen und die Basis für eine lange und effiziente Lebensdauer schaffen.
Kontrolle der supraharmonischen Emissionen
Supraharmonische Emissionen bis 500 kHz werden immer spürbarer. Diese Emissionen werden häufig von aktiver Leistungselektronik verursacht, wie sie in Photovoltaik-Anlagen, Ladegeräten für Elektrofahrzeuge, Windkraftanlagen, Wärmepumpen und ähnlichen Technologien zum Einsatz kommt. Supraharmonische Störungen können die Qualität und Stabilität der Stromversorgung beeinträchtigen. Daher ist es entscheidend, die Netzimpedanz unter verschiedenen Bedingungen zu messen, um potenzielle Probleme zu identifizieren und zu beheben.
Beispielfälle:
Innerhalb einer Kundenanlage:
Hier hilft die Messung der Netzimpedanz, die Auswirkungen supraharmonischer Emissionen auf die internen Stromnetze zu verstehen. Gerade in komplexen Anlagen, wo zahlreiche Geräte mit aktiver Leistungselektronik betrieben werden, kommt es häufig zu gegenseitigen Störungen. Eine frühzeitige Erkennung durch Impedanzmessungen ermöglicht es, geeignete Maßnahmen zu ergreifen, um die Energiequalität sicherzustellen.
Zum Umspannwerk:
In diesem Fall erlaubt die Messung der Netzimpedanz die Analyse, wie sich supraharmonische Emissionen über längere Distanzen im Stromnetz ausbreiten und welche Auswirkungen sie auf die Infrastruktur und andere Verbraucher haben. Insbesondere bei der Übertragung über lange Strecken kann es zu signifikanten Veränderungen in der Impedanz kommen, die die Effizienz und Zuverlässigkeit der Energieversorgung beeinflussen.
Ladestationen für Elektrofahrzeuge:
Ladestationen sind typische Quellen für supraharmonische Emissionen, und selbst wenn sie nicht aktiv genutzt werden, können sie das lokale Stromnetz beeinflussen. Durch die Messung der Netzimpedanz lassen sich potenzielle Störungen erkennen und gegebenenfalls Korrekturmaßnahmen einleiten.
In allen Fällen ermöglicht die Messung der Netzimpedanz eine präzise Diagnose vom Status des Stromnetzes, die durch supraharmonische Emissionen verursacht werden. Dies ist ein entscheidender Schritt zur Gewährleistung einer hohen Stromqualität und zur Vermeidung von Problemen, die durch moderne elektronische Geräte und Anlagen verursacht werden können.
Was macht das ONIS besonders?
Früherkennung von Problemen
Patentiertes Online Network Impedance Spectrometer (ONIS) ermöglicht hochfrequente Power Quality Messungen und detektiert gefährliche Resonanzen bis 500 kHz im Stromnetz.
Zuverlässiger Betrieb von Wechselrichtersystemen
Gewährleistet den zuverlässigen Betrieb von Hochleistungswechselrichtersystemen auch unter schwierigsten Bedingungen.
Präzise Steuerung
Genaues Management von Ladegeschwindigkeiten, Aufzugsbewegungen und der Energierregelung.
Lokale Identifizierung und Lösung von Schwachstellen
Vor-Ort-Analysen helfen bei der genauen Identifizierung von Schwachstellen im Stromnetz und bieten sachkundige Lösungsvorschläge an.
Spezialisierte Netzimpedanzmessung
Diese Funktion unterscheidet das ONIS von der Konkurrenz, indem sie präzise Einblicke in die Netzimpedanz ermöglicht.
Fortschrittliche Überwachung und Analyse
Hochfrequente Messung und Analyse von Strömen, Spannungen und Impedanzen in erneuerbaren Energiesystemen für präventive Wartung und Fehlerbehebung.

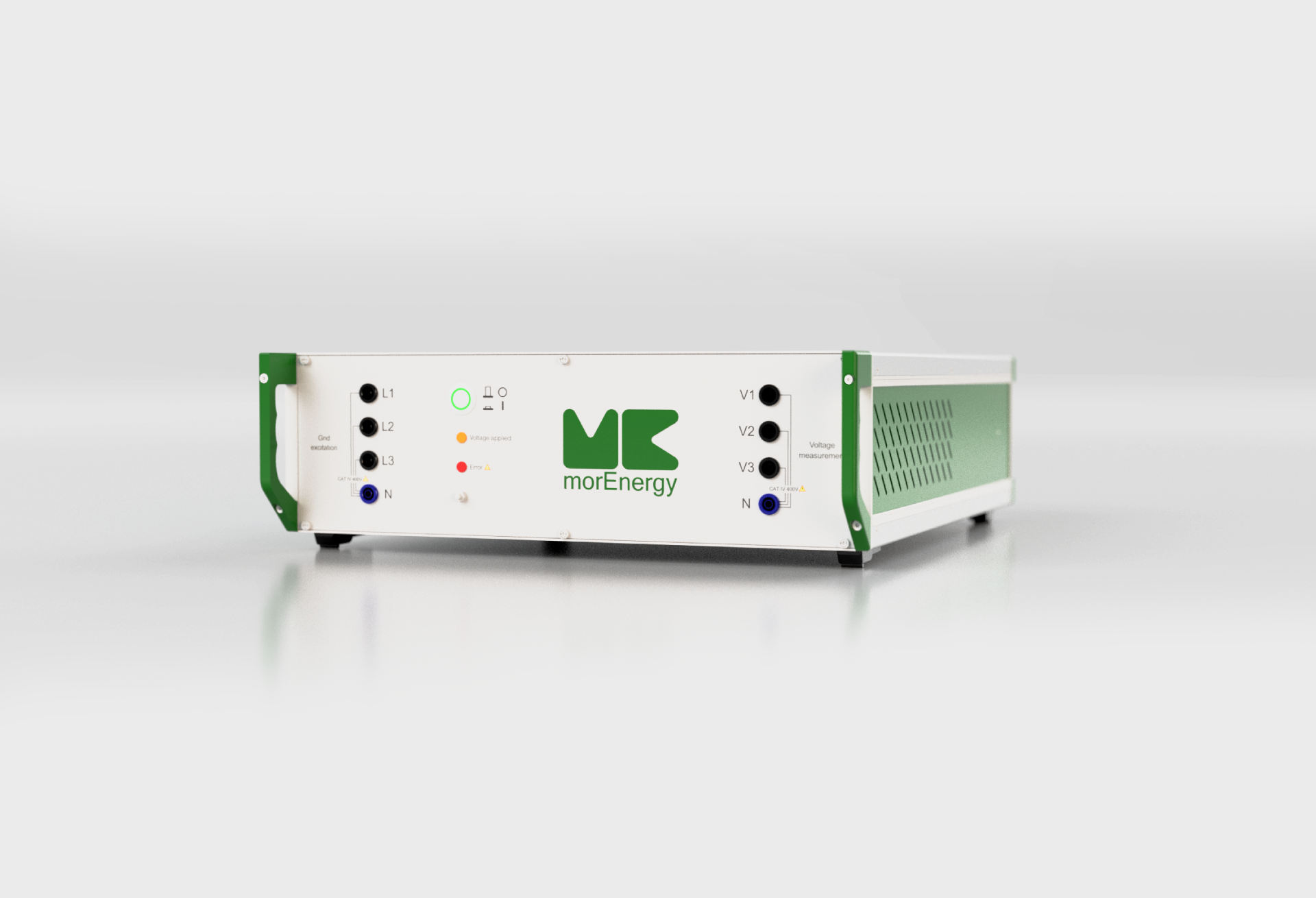

ONIS Modelle
Classic
Maximale Frequenz bis zu 20 kHz
Premium
Maximale Frequenz bis zu 150 kHz
Plus
Maximale Frequenz bis zu 500kHz
Zusatzmodule
Passen Sie Ihr ONIS an mit unseren optionalen Modulen.
Sub-Cycle Impedanz
Tauchen Sie tiefer in Ihre Netzdaten ein. Mit unserer Sub-Cycle Impedanzanalyse bestimmen Sie präzise die Impedanz in spezifischen Zeitabschnitten der Netzspannung. Ideal zur Charakterisierung von leistungselektronischen Anlagen, die besonders bei Spannungsmaxima aktiv sind.
Batteriebox
Mit unserer Batteriebox genießen Sie maximale Flexibilität. Messen Sie unabhängig vom Netz und eliminieren Sie störende Netzeinflüsse auf Ihre Impedanzmessungen.
Netznennfrequenz-Erweiterung
Das ONIS ist nicht an Standardfrequenzen gebunden. Von Gleichstrom (DC) bis hin zu 800 Hz deckt es ein breites Spektrum ab. So passen Sie Ihre Messungen perfekt an Ihre Anwendung an.
Strom- und Leistungs-Modul
Erfassen Sie tiefgehende elektrische Parameter. Dieses Modul ermöglicht eine detaillierte Analyse von Strömen und Leistungen, inklusive hochfrequenter Komponenten. Berechnen Sie komplexe elektrische Leistungen und gewinnen Sie wertvolle Erkenntnisse über Ihre Anlage.
Netznachbildung nach DIN IEC/TS 62578
Simulieren Sie realitätsnahe Netzbedingungen für eine präzise Bewertung Ihrer Leistungselektronik. Unsere Netznachbildung entspricht der Norm DIN IEC/TS 62578 und ermöglicht eine umfassende Analyse von Störaussendungen und harmonischen Verzerrungen.
Digital Twin
Erstellen Sie realistische Netzmodelle mit unserer Impedanzsynthese und reproduzieren Sie komplexe Netzverhalten mit der Impedanzreplikation. Unsere Software bietet Schnittstellen zu gängigen Simulationstools und ermöglicht eine nahtlose Integration in Ihre bestehenden Workflows.
PQ Pro Modul
Mit dem PQ Pro Modul bekommen Sie ein vollständiges Bild von Oberschwingungen am untersuchten Netzanschluss. Mit dem ONIS können nicht nur die Symptome, sondern auch die Ursachen von Oberschwingungen einfacher sichtbar gemacht werden. Alle relevanten Kennwerte werden nach DIN EN 61000-4-7 berechnet und kontinuierlich aufgezeichnet.
Experience Excellence – Fordern Sie Ihr individuelles Angebot an
- Die maximale Frequenz hängt vom erworbenen Modell ab. Nur das Modell ONIS Plus kann bis zu 500kHz messen. Siehe ONIS-Varianten ↩︎
